Конденсатовідвідник поплавковий ADCA FLT17

Характеристики

Матеріал корпусу
високоміцний чавун
Робоче середовище
конденсат, пар
Приєднання
різьбове; фланцеве
Макс. робочий тиск
14 бар
Макс. робоча температура
198 ºC
Пропускна спроможність
7300 кг/год
Номінальний тиск
PN16 / Class 150
Макс. перепад тиску
4,5 , 10 або 14 бар

Документація

Знято з виробництва

Перейти до каталогу Конденсатовідвідники поплавкові

Опис:

Конденсатовідвідники ADCA серії FLT17 мають поплавковий механізм відведення конденсату і вбудованим термостатичним клапаном для випуску повітря і інших неконденсованих газів. Розроблені для систем середнього та високого тиску.

Типовим застосуванням для даного типу конденсатовідвідників є монтаж на теплообмінну обладнанні, ємностях з паровою сорочкою та інші застосування з безперервним відведенням конденсату.


Основні властивості:

  • Постійне відведення конденсату.
  • Конденсат відводиться при температурі насичення.
  • Не піддається впливу різких змін навантажень і перепаду тиску.
  • Вбудований термостатичний повітряний клапан для випуску повітря.


Опції:

SLR – Клапан для випуску парових заторів.
Штуцер для встановлення балансувальної (вентиляційної) або зливної трубки.


Робочі середовища:
Насичена і перегріта пара.

Модифікація:
FLT17 - 4,5 , 10 або 14 - з корпусом із чавуну.

Типорозміри:
1/2” дюйма - 2” дюйм; DN 15 - DN 50.

Приєднання:
Різьба внутрішня ISO 7 Rp або NPT.
Фланці EN 1092-2 PN 16.
Фланці ASME B16.42 Class 150.


Монтажне положення:

За замовчуванням на горизонтальному трубопроводі, напрямок потоку справа наліво – (R-L). див. інструкцію з монтажу та експлуатації.

Під замовлення: Встановлення на горизонтальному  трубопроводі, напрямок потоку зліва направо (L-R), або вертикальному трубопроводі, напрямок потоку зверху  вниз (V).


Маркування CЄ - Група 2 (Європейська директива PED)


Номінальний тиск

Номінальні діаметри

Категорія директиви

PN 16

1/2” – 2”; DN 15 – DN 50

SEP


Обмеження щодо застосування


Фланці PN16*

Фланці Class 150**

Розрахункова
температура

Допустимий тиск

Допустимий тиск

16 бар

15,4 бар

100 °С

15,5 бар

14,6 бар

150 °С

14,7 бар

13,8 бар

200 °С

13,9 бар

12,1 бар

250 °С

* Відповідно до EN1092–2:2018;
** Відповідно до EN 1759-1:2004;

Корпус розрахований на PN16 і нижче, в залежності від обраного типу приєднання.
Параметри PN
16 дійсні також для різьбового приєднання.



Максимальні значення тисків та температур


Параметр

FLT17

PMO – Максимальний робочий тиск

14 бар

Максимальна температура робочого середовища

198 °C

Примітка: Застосування конденсатовідвідників FLT17 обмежено PMO рівним ∆PMX.


Максимальний перепад тиску на конденсатовідвіднику


Модифікація

FLT17-4,5

FLT17-10

FLT17-14

∆PMX - Максимальний
перепад тиску

4,5 бар

10 бар

14 бар


Пропускна спроможність, кг/год


Мод.

Розмір

Перепад тиску, бар

0,1

0,3

0,5

0,7

1

1,5

2

3

4,5

6

7

8

9

10

12

14

FLT17-4,5

1/2” – 1”; DN 15 – 25

165

205

230

280

330

400

440

535

630

FLT17-10

1/2” – 1”; DN 15 – 25

110

130

150

170

200

250

280

340

400

460

495

520

550

595

FLT17-14

1/2” – 1”; DN 15 – 25

80

100

120

140

150

190

220

260

320

380

400

425

440

480

510

550

FLT17-4,5

1.1/2” – 2”; DN 40 – 50

1050

1750

2400

2700

3400

3900

4500

7300

FLT17-10

1.1/2” – 2”; DN 40 – 50

650

1100

1500

1700

2000

2600

3000

4000

5400

6200

FLT17-14

1.1/2” – 2”; DN 40 – 50

430

720

950

1100

1300

1600

1800

2600

3250

3900

4210

4950

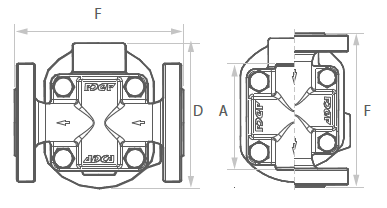

Габаритні розміри, мм


Різьба BSP або NPT

Фланці PN 16

Фланці Class 150

Розмір

A

B

C

D

Маса,
кг

F

Маса,
кг

F

Маса,
кг

1/2"; DN 15

95

178

23

128

5,2

150

6,7

150

6,2

3/4”; DN 20

95

178

23

128

5,2

150

7,2

150

6,4

1”; DN 25

95

178

23

128

5,2

160

7,7

160

7,3

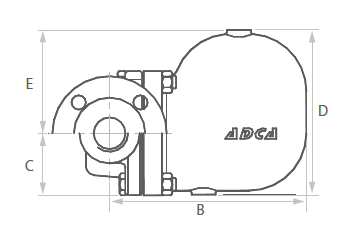

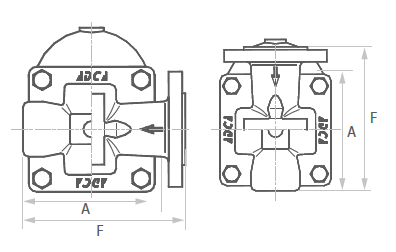

Габаритні розміри, мм


Різьба BSP або NPT

Фланці PN 16

Фланці Class 150

Розмір

A

B

C

D

E

Маса,
кг

F

B

Маса,
кг

F

B

Маса,
кг

1.1/2”; DN 40

210

248

79

208

131

16,9

230

248

20,3

230

248

19,1

2”; DN 50

210

248

79

208

131

17,5

230

248

20,7

230

248

20,5

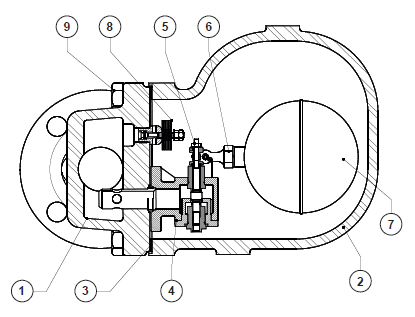

Специфікація матеріалів


Поз. Nº

Деталь

Матеріал

Запчастини

Розміри: 1/2” – 1”; DN 15 – 25

Розміри: 1.1/2” – 2”; DN 40 –50

1

Корпус

GJS-400-15 / 0.7040



2

Кришка

GJS-400-15 / 0.7040



3

Ущільнення кришки

Нержавіюча сталь / Графіт

X

4

Сідло клапана

AISI 410 / 1.4006

A351 CF8 / 1.4308

X

5

Клапан

AISI 440C / 1.4125

AISI 420 / 1.4021

X

6

Важіль

AISI 304 / 1.4301

X

7

Поплавок

AISI 304 / 1.4301

X

8

Клапан випуску повітря

Нержавіюча сталь (біметал)

X

9

Болти кришки

Сталь 8.8



Доступні (під замовлення) запчастини позначені " X ".

Примітка: Поставлені запчастини і опції оплачуються додатково.
