Конденсатовідвідник поплавковий ADCA FLT17LC

Характеристики

Матеріал корпусу

високоміцний чавун

Робоче середовище

конденсат, пар

Приєднання

різьбове; фланцеве

Макс. робочий тиск

14 бар

Макс. робоча температура

198 ºC

Пропускна спроможність

495 кг/год

Номінальний тиск

PN16

Макс. перепад тиску

4,5 ; 10 або 14 бар

Документація

Завантажити повний опис FLT17LC ADCA.pdf
1,8 Mb

Знято з виробництва

Перейти до каталогу Конденсатовідвідники поплавкові

Опис:

Конденсатовідвідники ADCA серії FLT17LC для понижених витрат мають поплавковий механізм відведення конденсату і вбудованим термостатичним клапаном для випуску повітря і інших неконденсованих газів. Розроблені для систем середнього та високого тиску.

Типовим застосуванням для даного типу конденсатовідвідників є монтаж на теплообмінну обладнанні, ємностях з паровою сорочкою та інші застосування з безперервним відведенням конденсату.

Основні властивості:

Постійне відведення конденсату.
Конденсат відводиться при температурі насичення.
Не піддається впливу різких змін навантажень і перепаду тиску.
Вбудований термостатичний повітряний клапан для випуску повітря.

Опції:

SLR – Клапан для випуску парових заторів.
Штуцер для встановлення балансувальної (вентиляційної) або зливної трубки.

Робочі середовища:
Насичена і перегріта пара.

Модифікація:
FLT17LC - 4,5 , 10 або 14 - з корпусом із чавуну.

Типорозміри:
1/2” дюйма - 3/4” дюйма; DN 15 - DN 20.

Приєднання:

Різьба внутрішня ISO 7 Rp або NPT.
Фланці EN 1092-2 PN 16.
Фланці ASME B16.42 Class 150.

Монтажне положення:
За замовчуванням на горизонтальному трубопроводі, напрямок потоку справа наліво – (R-L). див. інструкцію з монтажу та експлуатації.

Під замовлення: Встановлення на горизонтальному трубопроводі, напрямок потоку зліва направо (L-R), або вертикальному трубопроводі, напрямок потоку зверху вниз (V).

Маркування CЄ - Група 2 (Європейська директива PED)

Номінальний тиск	Номінальні діаметри	Категорія директиви
PN 16	1/2” – 3/4”; DN 15 – DN 20	SEP

Обмеження щодо застосування

Фланці PN16*	Фланці Class 150**	Розрахункова температура
Допустимий тиск	Допустимий тиск	Розрахункова температура
16 бар	14,8 бар	100 °С
15,5 бар	14,6 бар	150 °С
14,7 бар	13,8 бар	200 °С
13,9 бар	12,1 бар	250 °С

* Відповідно до EN1092–2:2018;
** Відповідно до EN 1759-1:2004;;

Корпус розрахований на PN16 і нижче, в залежності від обраного типу приєднання.
Параметри PN16 дійсні також для різьбового приєднання.

Максимальні значення тисків та температур

Параметр	FLT17LC
PMO – Максимальний робочий тиск	14 бар
Максимальна температура робочого середовища	198 °C

Примітка: Застосування конденсатовідвідників FLT17LC обмежено PMO рівним ∆PMX.

Максимальний перепад тиску на конденсатовідвіднику

Модифікація	FLT17LC-4,5	FLT17LC-10	FLT17LC-14
∆PMX - Максимальний перепад тиску	4,5 бар	10 бар	14 бар

Пропускна спроможність, кг/год

Модифікація	Типорозмір	Перепад тиску, бар
Модифікація	Типорозмір	0,1	0,3	0,5	0,7	1	1,5	2	3	4,5	6	7	8	9	10	12	14
FLT17LC-4,5	1/2” – 3/4”; DN 15 – 20	120	180	200	240	280	320	360	400	495	—	—	—	—	—	—	—
FLT17LC-10	1/2” – 3/4”; DN 15 – 20	55	90	110	130	140	175	190	230	280	300	330	350	390	405	—	—
FLT17LC-14	1/2” – 3/4”; DN 15 – 20	40	60	70	90	100	120	140	155	190	210	220	225	230	260	280	300

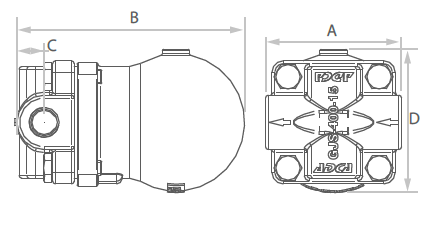

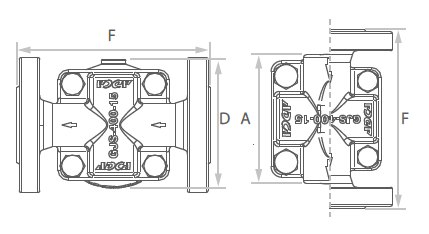

Габаритні розміри, мм

Різьба BSP або NPT						Фланці PN 16		Фланці Class 150
Розмір	A	B	C	D	Маса, кг	F	Маса, кг	F	Маса, кг
1/2”; DN 15	95	160	23	100	3,5	150	5	150	4,5
3/4”; DN 20	95	160	23	100	3,5	150	5,5	150	4,7

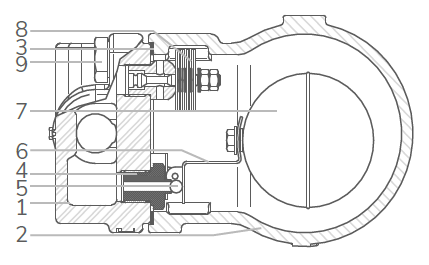

Специфікація матеріалів

Поз. Nº	Деталь	Матеріал	Запчастини
1	Корпус	GJS-400-15 / 0.7040
2	Кришка	GJS-400-15 / 0.7040
3	Ущільнення кришки	Нержавіюча сталь / Графіт	X
4	Сідло клапана	AISI 410 / 1.4006	X
5	Клапан	AISI 410 / 1.4006	X
6	Важіль	AISI 304 / 1.4301	X
7	Поплавок	AISI 304 / 1.4301	X
8	Клапан випуску повітря у зборі	Нержавіюча сталь (біметал)	X
9	Болти кришки	Сталь 8.8

Доступні (під замовлення) запчастини позначені " X ".

Примітка: Поставлені запчастини і опції оплачуються додатково.
