Прохідний сідельний запірний клапан ADCA EV15S з електроприводами ADCATrol та AUMA
Характеристики
Документація
Під замовлення
Типорозміри
DN15–DN200
Гарантія від 12 місяців
Опис:
Клапани ADCATrol EV15 – це серія односідельних двоходових запірних відкр./закр. клапанів з електричними лінійними приводами для перекриття потоків.
Клапани EV15 підходять для використання з найбільш поширеними технологічними рідинами, такими як: водяна пара, перегріта вода, повітря, нейтральні гази та мастила.
Основні властивості:
- Прості в експлуатації та обслуговуванні.
- Модульна конструкція, що модифікується.
- Напруга живлення: трифазний струм 400 В 50/60 Гц; змінний струм 230, 115, 24 В 50/60 Гц; постійний струм 24 B.
- Ручний штурвал для аварійного керування із відключенням двигуна приводу.
- Захист клапана від надмірного зусилля, перевищуючи задане граничне значення, привід вимикається з метою захисту.
- Контроль зусилля закриття в кінцевих положеннях, що забезпечує щільне перекриття клапана.
- Механічна індикація фактичного ходу штока клапана за допомогою спеціальної штанги що запобігає обертанню валу.
Опції:
Додаткові кінцеві вимикачі для кінцевих або проміжних положень.
Нагрівальний резистор із термореле проти утворення конденсату.
Робоче середовище:
Насичена і перегріта пара.
Гаряча і перегріта вода.
Повітря та інші гази.
Виконання:
EV25/2S – корпус клапана із вуглецевої сталі, комплектно з електричним приводом.
Типорозміри:
DN 15 – DN 200.
Електричні приводи:
Лінійні електричні приводи ADCATrol EL;
Інтелектуальні лінійні електричні приводи AUMA SA .
Примітка: Більш докладну інформацію див. у відповідній технічній документації.
Керуючий сигнал електроприводу:
Трьохпозиційне керування (стандарт).
Примітка: Більш докладну інформацію див. у відповідній технічній документації.
Приєднання:
EV15S – Фланці EN 1092-1 PN 16 і PN 40.
Примітка: Стандартні фланці PN 16 DN 65 поставляються з 4 отворами. 8 отворів, згідно EN 1092-1/ -2, по спецзамовленню.
Маркування CЄ - Група 2 (Європейська директива PED)
PN 16 |
PN 40 |
Категорія |
DN 15 – DN 50 |
DN 15 – DN 32 |
SEP |
DN 65 – DN 200 |
DN 40 – DN 100 |
1 (Промарковано РЄ) |
— |
DN 125 – DN 200 |
2 (Промарковано РЄ) |
Обмеження щодо застосування
Модифікація EV15S * |
|||
Фланці PN 16 |
Фланці PN 40 |
||
Тиск, бар |
Температура, °C |
Тиск, бар |
Температура, °C |
16 |
-10 / 50 |
40 |
-10 / 50 |
13,3 |
200 |
33,3 |
200 |
12,1 |
250 |
27,6 |
300 |
11 |
300 |
25,7 |
350 |
10,2 |
350 |
23,8 |
400 |
* Відповідно до EN 1092-1:2018.
Виконання кришки клапана
Стандартна кришка |
Подовжена кришка |
Від -10 °C до 250 °C |
Понад 250 °C |

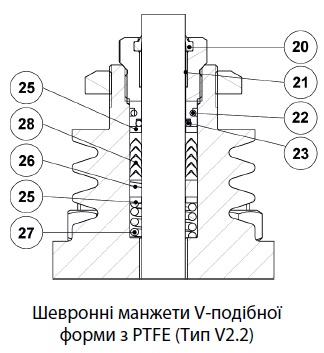

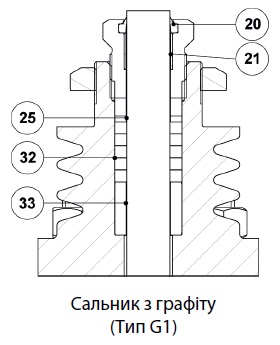

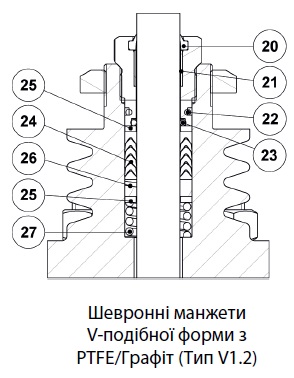

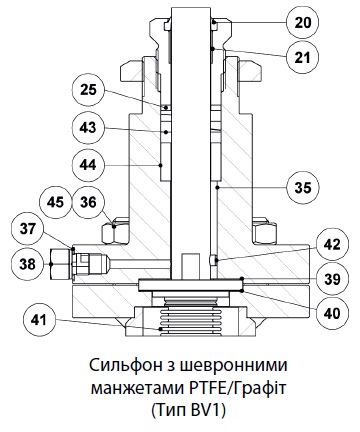

Ущільнення по штоку
V-подібні манжети з PTFE/Графіт |
V-подібні |

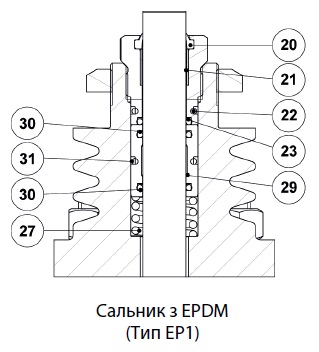

Сальник з EPDM (Тип EP1) |
Графітовий сальник |

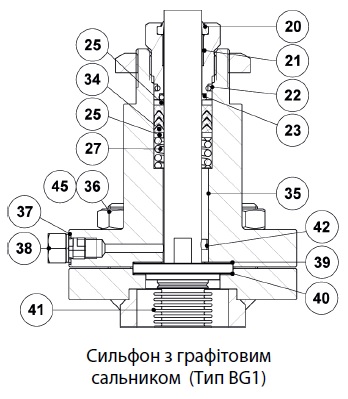

Сильфон |
|
З шевронними манжетами PTFE/GR (Тип BV1) |
З графітовим сальником |
||||
Від -10°C до 220°C |
Від -10°C до 180°C |
Від -10°C до 150°C* |
Від -10°C до 400°C |
Від - 60°C до 220°C** |
Від - 60°C до 400°C** |
* До 180°C в системах з водяною парою і гарячою водою.
** Максимальний робочий тиск: 25 бар.
Виконання плунжера
Параболічний |
Параболічний (м'яке ущільнення) |
|||||
|
Ущільнення: Характерист.: Потік: Протікання: |
Метал по металу Запірна, відкр./закр. (PT) Під плунжер Class V, згідно стандарту IEC 60534-4 |
|
Ущільнення: Характерист.:
Протікання: Макс. темп.: |
PTFE/Графіт Запірна, відкр./закр. (PT) Під плунжер Class VI, згідно IEC 60534-4 200 °C |
Коефіцієнт пропускної спроможності Kvs, м³/год
Розмір |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
Коеф. Kvs |
5,1 |
6,3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
240 |
370 |
630 |
Сідло Ø, мм |
19,2 |
19,2 |
25 |
32 |
38 |
48 |
65 |
76 |
96 |
125 |
150 |
200 |
Хід штока, мм |
5 |
8 |
8 |
10 |
10 |
12,5 |
20 |
20 |
25 |
32 |
38 |
50 |
Для розрахунку Kvs = Cv (US) x 0,865.
Максимально допустимий тиск закриття при русі потоку під плунжер (FTO), не збалансований за тиском плунжер
Розмір |
Модель |
Макс. допустимий перепад тиску (бар) * |
|||
М’яке ущільнення плунжера(CLASS VI) |
Ущільнення: метал по металу(CLASS V) |
||||
PTFE |
GRAPHITE |
PTFE |
GRAPHITE |
||
DN 15 |
EL12 |
40 |
40 |
40 |
35,1 |
EL20 |
40 |
40 |
40 |
40 |
|
DN 20 |
EL12 |
40 |
40 |
23,2 |
19,6 |
EL20 |
40 |
40 |
40 |
40 |
|
DN 25 |
EL12 |
17,8 |
15,7 |
12,2 |
10,1 |
EL20 |
30,8 |
28,8 |
25,2 |
23,1 |
|
EL45 |
40 |
40 |
40 |
40 |
|
DN 32 |
EL12 |
10,7 |
9,5 |
6,3 |
5,1 |
EL20 |
18,7 |
17,4 |
14,3 |
13 |
|
EL45 |
40 |
40 |
39,2 |
37,9 |
|
DN 40 |
EL12 |
7,5 |
6,6 |
3,8 |
2,9 |
EL20 |
13,2 |
12,3 |
9,5 |
8,6 |
|
EL45 |
30,8 |
29,9 |
27,1 |
26,2 |
|
EL80 |
40 |
40 |
40 |
40 |
|
DN 50 |
EL20 |
8,2 |
7,6 |
5,2 |
4,7 |
EL45 |
19,2 |
18,7 |
16,3 |
15,7 |
|
EL80 |
40 |
40 |
40 |
40 |
|
DN 65 |
EL20 |
4,4 |
4,1 |
2,2 |
1,9 |
EL45 |
10,4 |
10,1 |
8,2 |
7,9 |
|
EL80 |
18,8 |
18,5 |
16,7 |
16,4 |
|
EL120 |
28,5 |
28,2 |
26,3 |
26 |
|
DN 65 M16x1,5 |
SA07.2 |
31,6 |
31,1 |
29,4 |
28,9 |
SA07.6 |
40 |
40 |
40 |
40 |
|
EL250 |
40 |
40 |
40 |
40 |
|
DN80 |
EL45 |
7,6 |
7,4 |
5,7 |
5,5 |
EL80 |
13,7 |
13,5 |
11,9 |
11,7 |
|
EL120 |
20,8 |
20,6 |
19 |
18,7 |
|
DN 80 M16x1,5 |
SA07.2 |
23 |
22,7 |
21,2 |
20,9 |
SA07.6 |
36,6 |
36,3 |
34,8 |
34,4 |
|
EL250 |
40 |
40 |
40 |
40 |
|
SA10.2 |
40 |
40 |
40 |
40 |
|
DN 100 |
EL45 |
4,7 |
4,6 |
3,2 |
3,1 |
EL80 |
8,6 |
8,4 |
7,1 |
7 |
|
EL120 |
13 |
12,9 |
11,5 |
11,4 |
|
DN 100 M16x1,5 |
SA07.2 |
14,4 |
14,2 |
12,9 |
12,7 |
SA07.6 |
22,9 |
22,7 |
21,4 |
21,2 |
|
EL250 |
27,3 |
27,1 |
25,9 |
25,7 |
|
SA10.2 |
34,6 |
34,4 |
33,2 |
32,9 |
|
DN 125 |
EL80 |
5 |
4,9 |
3,9 |
3,8 |
EL120 |
7,6 |
7,5 |
6,5 |
6,4 |
|
SA07.2 |
8,5 |
8,3 |
7,3 |
7,2 |
|
SA07.6 |
13,5 |
13,4 |
12,4 |
12,2 |
|
EL250 |
16,1 |
16 |
15 |
14,8 |
|
SA10.2 |
25 |
24,8 |
23,8 |
23,7 |
|
DN 150 |
EL80 |
3,5 |
3,4 |
2,5 |
2,4 |
EL120 |
5,3 |
5,2 |
4,3 |
4,2 |
|
SA07.2 |
5,9 |
5,8 |
4,9 |
4,8 |
|
SA07.6 |
9,3 |
9,3 |
8,4 |
8,3 |
|
EL250 |
11,1 |
11,1 |
10,2 |
10,1 |
|
SA10.2 |
17,3 |
17,2 |
16,4 |
16,3 |
|
DN 200 |
SA07.2 |
3,3 |
3,2 |
2,5 |
2,5 |
SA07.6 |
5,2 |
5,1 |
4,5 |
4,4 |
|
EL120 |
6,2 |
6,2 |
5,5 |
5,4 |
|
SA10.2 |
10,6 |
10,5 |
9,9 |
9,8 |
|
SA14.2 |
20,2 |
20,2 |
19,5 |
19,5 |
* «PTFE» зазначені перепади тиску відносяться до ущільнень штока з V-подібними манжетами (V1.2, V2.2) та сальниковими ущільненнями (EP1) незалежно від матеріалу.
«GRAPHITE» зазначені перепади тиску відносяться до графітових (G1) і сильфонних ущільнень штока (BV1, BG1).

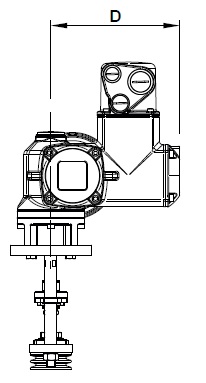

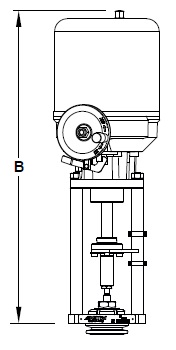

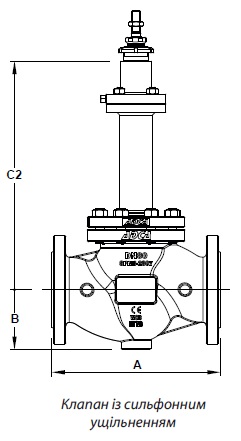

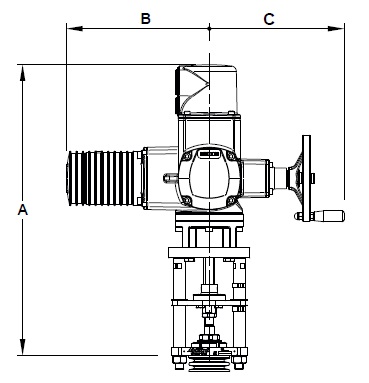

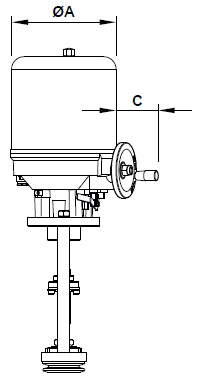

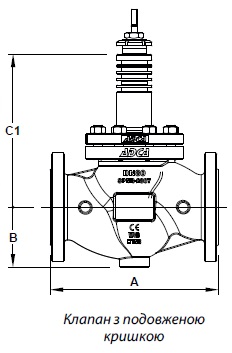

Габаритні розміри клапана, мм
Розмір |
Типорозмір клапана |
|||||||||||
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
DN 125 |
DN 150 |
DN 200 |
|
A |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
B |
52 |
53 |
58 |
70 |
75 |
85 |
100 |
110 |
130 |
160 |
180 |
225 |
C |
104 |
104 |
109 |
109 |
113 |
125 |
176 |
182 |
194 |
210 |
216 |
277 |
C1 |
169 |
169 |
189 |
189 |
193 |
204 |
276 |
282 |
314 |
315 |
320 |
400 |
C2 |
295 |
295 |
298 |
298 |
303 |
303 |
415 |
421 |
424 |
590 |
590 |
— |
* Стандартні фланці DN 65 поставляються з 4 отворами. 8 отворів, згідно EN 1092-1/ -2, по спецзамовленню.
Маса клапана, кг
Модифікація |
Типорозмір клапана |
|||||||||||
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
DN 125 |
DN 150 |
DN 200 |
|
Стандартна |
5,1 |
6 |
6,9 |
10 |
12,6 |
16,4 |
31,8 |
38,2 |
48,9 |
79,1 |
105,5 |
232,3 |
Подовжена |
5,8 |
6,7 |
7,6 |
10,9 |
13,9 |
17,6 |
32,5 |
38,9 |
49,4 |
81,5 |
107,3 |
237,6 |
Ущл. сильфон |
9,3 |
10,2 |
10,9 |
14,1 |
16,6 |
20,2 |
35,6 |
41,9 |
53,5 |
85,9 |
112,3 |
— |
Електричні приводи ADCATrol серії EL
Габаритні розміри електроприводу, мм |
||||||
Модель |
EL12 |
EL20 |
EL45 |
EL80 |
EL120 |
EL250 |
ØA |
129 |
148 |
148 |
188 |
188 |
216 |
B |
315 |
474 |
474 |
572 |
572 |
668 |
C |
— |
42 |
42 |
70 |
70 |
70 |
Маса, кг |
2,1 |
8 |
8 |
13 |
13 |
19 |
Більш докладну інформацію див. у відповідній технічній документації.
Електричні приводи AUMA серії SA
Габаритні розміри електроприводу, мм |
||||
Модель |
SA07.2 |
SA07.6 |
SA10.2 |
SA14.2 |
A |
539 a) |
539 a) |
583 a) |
679 |
B |
283 |
283 |
283 |
389 |
C |
254 |
254 |
254 |
336 |
D |
248 |
248 |
248 |
286 |
Маса, кг |
25,4 a) |
27,9 a) |
30 a) |
65,2 |
Зазначені величини відносяться до клапанів у типорозмірах: a) DN 65 – 100; b) DN 125 – 150; c) DN 200.
Більш докладну інформацію див. у відповідній технічній документації.

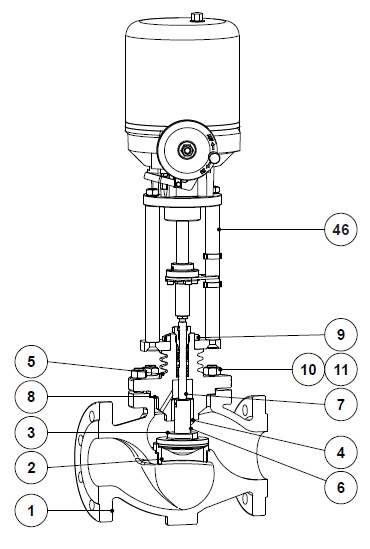

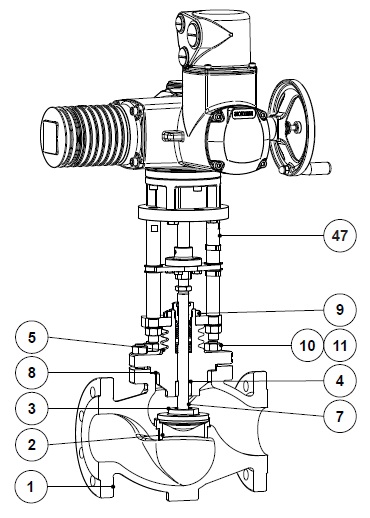

Специфікація матеріалів
Поз. Nº |
Деталь |
Матеріал |
Запчастини |
1 |
Корпус клапана (мод. EV15S) |
Вуглецева сталь A216 WCB / 1.0619 |
|
2 |
Сідло |
AISI 316L / 1.4404 |
× |
3 |
Плунжер клапана |
AISI 316L / 1.4404 |
× |
4 |
Направляюча штока |
Бронза CB1 |
|
5 |
Кришка клапана (мод. EV15S) |
A351 CF8M / 1.4408; A216 WCB / 1.0619 |
|
6 |
Центруючий штифт (DN 65 – DN 100) |
AISI 316L / 1.4404 |
× |
7 |
Шток |
AISI 316L / 1.4404 |
× |
8 |
Прокладка кришки |
Нержавіюча сталь / Графіт |
× |
9 |
Контргайка |
A351 CF8 / 1.4308 |
|
10 |
Гайки кришки (мод. EV15S) |
EN 10269 steel |
|
11 |
Шпильки кришки (мод. EV15S) |
EN 10269 steel |
|
12 |
Ущільнювальна гайка |
AISI 303 / 1.4305 |
× |
13 |
Контргайка |
AISI 304 / 4.4301 |
|
20 |
Брудознімальне кільце |
Вітон; NBR |
× |
21 |
Втулка зісковження |
Бронза / PTFE |
× |
22 |
Ущільнювальне кільце |
EPDM |
× |
23 |
Ущільнювальне кільце |
Вітон |
× |
24 |
Комплект шевронних ущільнень |
PTFE ; PTFE з графітовим наповнювачем |
× |
25 |
Шайба |
AISI 304 / 1.4301 |
|
26 |
Направляюча штока |
PTFE з наповнювачем з нержавіючої сталі |
× |
27 |
Ущільнювальна пружина |
AISI 302 / 1.4310 |
× |
28 |
Комплект шевронних ущільнень |
PTFE |
× |
29 |
Ущільнювальне кільце направляючої штока |
AISI 304 / 1.4301 |
|
30 |
Набивка сальника |
EPDM |
× |
31 |
Прокладка сальника |
EPDM |
× |
32 |
Набивка сальника |
Спінений графіт |
× |
33 |
Прокладка сальника |
AISI 304 / 1.4301 |
|
34 |
Комплект захисних ущільнень |
PTFE з графітовим наповнювачем |
× |
35 |
Сильфона кришка (мод. EV15S) |
A105 / 1.0432; AISI 316 / 1.4401 |
|
36 |
Болти кришки (мод. EV15S) |
Сталь EN 10269 |
|
37 |
Прокладка кришки |
Мідь |
|
38 |
Компресійний фітинг |
AISI 316 / 1.4401 |
|
39 |
Ущільнення |
Нержавіюча сталь / Графіт |
× |
40 |
Ущільнення |
Нержавіюча сталь / Графіт |
× |
41 |
Металевий сильфон |
AISI 316Ti / 1.4571 |
× |
42 |
Стопорний штифт |
AISI 303 / 1.4305 |
× |
43 |
Комплект захисних ущільнень |
Спінений графіт |
× |
44 |
Прокладка сальника |
AISI 304 / 1.4301 |
|
45 |
Гайки кришки (мод. EV15S) |
Сталь EN 10269 |
|
46 |
Електричний привід ADCATrol серії EL |
Див. у технічній документації. |
|
47 |
Електричний привід AUMA серії SA |
Див. у технічній документації. |
|
Вхідні в ремкомплект запчастини відзначені " × ".
Примітка: Поставленні запчастини і опції оплачуються додатково.
