Ручний лінійний привід ADCA серії MAH
Характеристики
Матеріал корпусу
Конструкційна сталь або нержавіюча сталь
Роб. температура довкілля
від -40 до +100 ºC
Тип приводу
Ручний лінійний привід ADCATrol MAH
Модельний ряд
MAH180 / MAH250 / MAH400
Номінальні зусилля
від 20 кН до 41,5 кН
Хід штока
60 мм.
Управління
ручне
Документація
Під замовлення
Типорозміри
універсальний
Гарантія від 12 місяців
Опис:
ADCATrol MAH — це серія ручних лінійних приводів з ручним маховиком, призначених для використання з регулюючими та запірними клапанами ADCATrol. Ці приводи особливо цікаві для систем управління, де потрібне точне ручне регулювання потоку. Ці приводи також можна швидко встановити на регулюючі клапани, що дозволяє продовжувати роботу процесів під час обслуговування або заміни оригінального приводу.
Основні властивості:
-
Компактний і простий в установці.
-
Хід штока до 60 мм.
-
Діапазон робочих температур від -20 °C до 100 °C.
-
Механізм блокування для фіксації штока клапана і запобігання випадковому або самовільному спрацьовуванню.
Опції:
Конструкція з нержавіючої сталі.
Застосування:
Привід для установки на клапани ADCATrol серії V15, V16/2, V25/2, V40 V253 і V303, та ін.
Модифікації:
MAH180, MAH250 та MAH400.

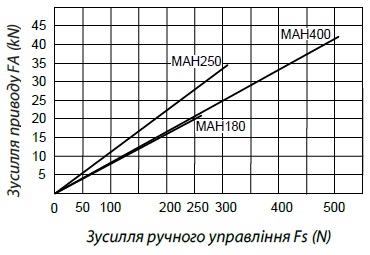

Співвідношення зусилля приводу і зусилля ручного управління
Технічні дані
| Модифікація приводу | MAH180 | MAH250 | MAH400 |
| Діаметр ручного маховика | 180 (мм) | 250 (мм) | 400 (мм) |
| Номінальний хід штоку | 30 (мм) | 30 (мм) | 60 (мм) |
| Максимальне зусилля приводу | 20 (кН) | 33,5 (кН) | 41,5 (кН) |
| Необхідне зусилля для ручного управління | 250 (Н) | 300 (Н) | 500 (Н) |

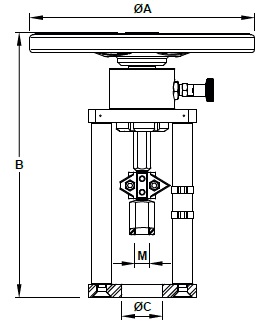

| Модифікація | ØA | B | ØC | M * | Маса, кг |
| MAH180 | 180 | 260 | 40,5 / 45 | M10x1 | 4,8 |
| MAH250 | 250 | 295 | 45 / 65 | M16x1,5 | 5,3 |
| MAH400 | 400 | 428 | 65 / 80 | M16x1,5 / M27x1,5 | 18,6 |
* Залежно від різьби штока клапана. Може бути груба або дрібна різьба. Інші розміри на запит.
Примітка: Розміри та конструкція муфти штока та вилки можуть відрізнятися залежно від моделі регулювального клапана ADCATrol.

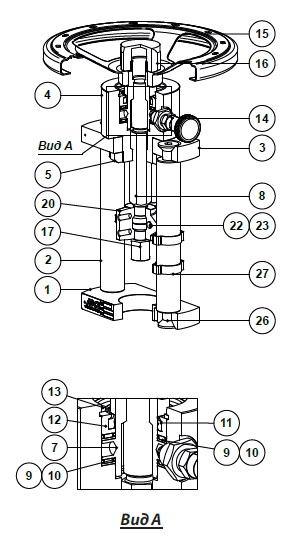

Специфікація матеріалів
| Поз. Nº | Деталь | Матеріал | Поз. Nº | Деталь | Матеріал |
| 1 | Нижній монтажний фланець приводу | A351 CF8 / 1.4308 | 16 | Верхня кришка | C45E / 1.1191 |
| 2 | Стійка | C45E / 1.1191 | 17 | Адаптер | Сталь |
| 3 | Верхній монтажний фланець приводу | A351 CF8 / A.4308 | 18 | Кронштейн | AISI 304 / 1.4301 |
| 4 | Корпус | C45E / 1.1191 | 19 | Направляюча | Пластик |
| 5 | Контргайка | A351 CF8 / A.4308 | 20 | Обтискний затискач / Індикатор ходу | A351 CF8 / A.4308 |
| 6 | Болт | Оцинкована сталь | 21 | Болт | Оцинкована сталь |
| 7 | Гайка штока | Нержавіюча сталь | 22 | Болт | Оцинкована сталь |
| 8 | Шток приводу | Нержавіюча сталь | 23 | Гайка | Оцинкована сталь |
| 9 | * Осьовий підшипник | Сталь | 24 | Гайка | Оцинкована сталь |
| 10 | * Шайба | Сталь | 25 | Шайба | Оцинкована сталь |
| 11 | * Скребкове кільце | Сталь | 26 | Болт | Оцинкована сталь |
| 12 | Розпірне кільце | AISI 304 / 1.4301 | 27 | Обтискний затискач / Регулювальне кільце | Сталь |
| 13 | * Стопорне кільце | Сталь | 28 | Гвинт з внутрішнім шестигранником | Нержавіюча сталь A2 |
| 14 | Фіксуючий штифт | Сталь | 29 | Ніпель | Оцинкована сталь |
| 15 | Рукоятка | Сталь | |||
* Доступні (під замовлення) запчастини.
